公开号(授权）：CN221181159U

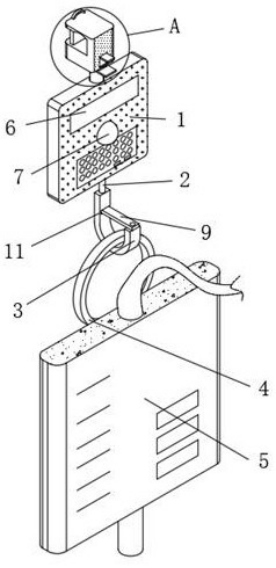

摘要附图：

专利名称:一种计量式引流袋挂钩组件

专利类型:实用新型

申请日: 2023-7-21

公开日期（授权）:2024-6-21

发明人:李小燕

当前专利权人: 四川绵阳四0四医院

法律状态/事件: 授权

技术功效语段：[0016]该计量式引流袋挂钩组件，通过医护将防护膜在胶粘体处撕扯后，使计重本体通过胶粘体与就近墙面进行粘贴安放使用，以及定位挂钩和胶粘体不便于进行使用时则可以通过挂环二进行悬挂定位，这样的方式则保障了患者卧床时计量式引流袋可以依据定位挂钩进行适配的定点悬挂，进而使计量式引流袋具备稳妥安放的便捷性，改善了传统计量式引流袋使用时不便于在病床处进行安放操作的弊端，进而通过该装置保障了计量式引流袋依据胶粘体、定位挂钩和挂环二具备灵活选择使用的简易性，提高了计量式引流袋使用时通过该装置具备操作的高效性，提高了计量式引流袋与计重挂钩之间配合使用的便捷性，降低了传统计量式引流袋采用回形针或别针悬挂时存在刺穿计量式引流袋的弊端。

[0017]该计量式引流袋挂钩组件，医护释放定位支板，定位支板通过被扭转扭力弹簧的扭力性能推动进入定位支槽的内壁，进而计量式引流袋通过挂环一与计重挂钩形成限位悬挂，这样的操作方式则保障了计量式引流袋进行悬挂使用时具备良好的防护性能，进而使计量式引流袋使用时具备防脱落效果，降低了计量式引流袋受到碰撞与计重挂钩脱离对患者造成风险的弊端。

[0018]该计量式引流袋挂钩组件，通过放置外槽和辅助槽的弧形状则可以使定位挂钩能够应对不同形状支架对接放置的平稳性。

摘要：本实用新型公开了一种计量式引流袋挂钩组件，涉及挂钩技术领域，一种计量式引流袋挂钩组件，包括计重本体，所述计重本体的内侧滑动连接有计重连接杆，计重连接杆远离计重本体的一端焊接有计重挂钩，计重本体的内侧转动连接有导向支杆，导向支杆远离计重本体的一端焊接有定位挂钩，改善了传统计量式引流袋使用时不便于在病床处进行安放操作的弊端，进而通过该装置保障了计量式引流袋依据胶粘体、定位挂钩和挂环二具备灵活选择使用的简易性，提高了计量式引流袋使用时通过该装置具备操作的高效性，提高了计量式引流袋与计重挂钩之间配合使用的便捷性，降低了传统计量式引流袋采用回形针或别针悬挂时存在刺穿计量式
